鐵氧體電感和共模電感的區別

2021-08-26 10:09:46 admin 902

編輯:谷景電子




大家好,很高興又和大家見面了,又到了電感小知識分享的時間,今天會給大家分享哪些電感小知識呢?今天給大家分享的是鐵氧體電感共模電感的區別。

在網上小編發現許多朋友分不清鐵氧體電感與共模電感,亦或者是,分得清他們的長相,但對二者功能上的差異不了解,今天小編給大家講解下鐵氧體電感與共模電感的差別。

對于共模電感,我們之前也有介紹過:共模電感是插件電感,是共模扼流圈,具有極高的初始導磁率,具有良好的濾波作用。它是一種常用于電腦的開關電源中過濾共模的電磁干擾信號的電感。

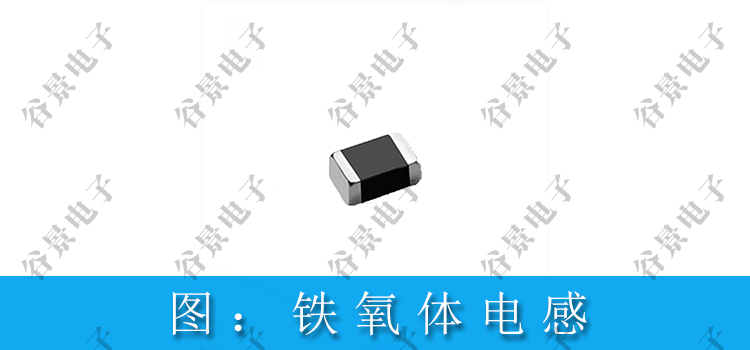

鐵氧體電感是一種利用高導磁性材料滲合其他一種或多種金屬在2000℃燒聚而成,在低頻段,鐵氧體電感呈現出非常低的感性阻抗值,不影響產品中有用信號的傳輸。而在高頻段,從10MHz左右開始,阻抗增大,其感抗分量仍保持很小,電阻性分量卻迅速增加,當有高頻能量穿過磁性材料時,電阻性分量就會把這些能量轉化為熱能耗散掉。這樣就構成一個低通濾波器,使高頻噪音信號有大的衰減,而對低頻有用信號的阻抗可以忽略,不影響電路的正常工作。不同的鐵氧體抑制元件,有不同的最佳抑制頻率范圍。通常磁導率越高,抑制的頻率就越低。此外,與共模電感不同的是,鐵氧體電感的體積越大,抑制效果越好。在體積一定時,長而細的形狀比短而粗的抑制效果好,內徑越小抑制效果也越好。但在有直流或交流偏流的情況下,還存在鐵氧體電感飽和的問題,抑制元件橫截面越大,越不易飽和,可承受的偏流越大。



對比一下我們就會發現,二者都可以過濾電磁信號的干擾,共模電感應用在電感器以及變壓器上的頻率會高一點。而鐵氧體電感在不同的頻率下有不同的阻抗特牲,在低頻時阻抗很小,抑制高頻于擾信號的同時,成本低廉。

關于鐵氧體電感和共模電感的區別,今天就暫時介紹這么多,你是否對它們的區別有了更深的了解呢?歡迎大家關注我們。
