光電式車速傳感器的識別與檢測

2020-01-09 10:28:34 852

圖1為光電式車速傳感器的結構,它用在數字式速度表上,由發光二極管、光敏晶體管以及安裝在速度表驅動軸上的遮光板構成。它的工作原理如圖2所示,當遮光板不能遮斷光束時,發光二極管的光射到光敏晶體管上,光敏晶體管的集電極中有電流通過,使該管導通,這時三極管VT:也導通,因此在Si端子上有5V電壓輸出。脈沖頻率由車速決定,車速為60km/h時,儀表撓性驅動軸的轉速為637r/min,儀表軟軸每轉一圈,傳感器有20個脈沖輸出。
圖3為光電式車速傳感器在數字式車速報警系統中的應用,數字式車速報警系統由熒光屏、微電腦、集成電路等構成,根據車速傳感器輸出的脈沖信號,在數字式組合儀表的熒光屏上顯示出車速。具體工作原理是,車速傳感器發出的脈沖信號經過整形,通過計數管計測貯存到記憶回路,再經時間回路決定計數管的計測時間與記憶回路的記憶時間并輸出。把記憶回路的輸出信號送到顯示回路,即可根據車速傳感器發出的脈沖數在顯示屏上顯示出車速數值。

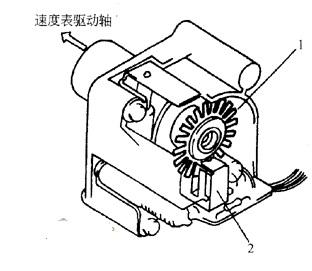

圖1光電式車速傳感器1遮光板;2光電耦合器

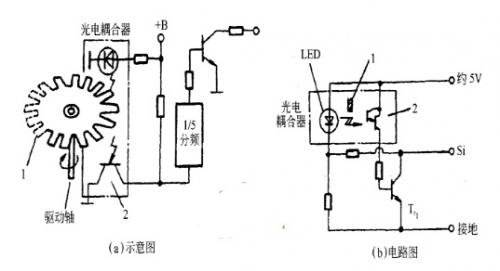

圖2光電式車速傳感器的工作原理1遮光板;2光敏晶體管

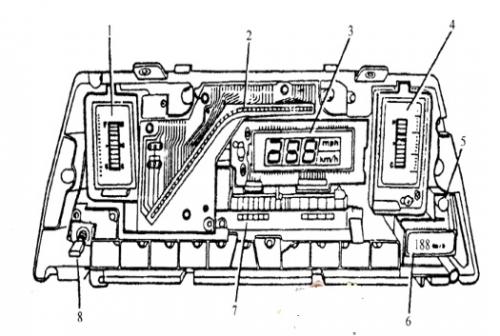

圖3數字式車速表1燃油表;2轉速表;3車速表;+溫度表;5蜂鳴器;6車速報警燈;7車速傳感器;8放大顯示開關
顯示值分辨率為lkm/h,顯示值經過一定時間更換一次,但不會超過lkm/h的間隔變化。車速達到101km/h以上時,由車速判定回路發出信號,速度報警燈亮;車速達到105km/h以上時,蜂鳴器報警。
光電式車速傳感器的檢測內容是:在發動機起動后怠速運轉時,用電壓表測量曲軸轉角輸出端子Si和接地端子間電壓,應為1.8~2.5V.若電壓不正常,則應檢查傳感器和接地電路連接情況。
