大電流貼片電感選型可以參考這幾款的基本參數

編輯：谷景電子

前段時間有人問過，貼片電感是不是都是大電流電感，它的最大電流能有多大。關于這兩個話題，小編已經通過相應的文章給大家解釋過了。本文將介紹幾種貼片電感中較為常見的大電流電感的性能參數，供大家參考。

本文僅選取貼片電感不同類型的其中一種大電流，給大家簡單介紹一下其性能參數，不作為選型標準，僅供交流參考。我們給大家簡單介紹了貼片電感的分類，分為貼片屏蔽電感和貼片非屏蔽電感兩大類。這里介紹三種大電流電感，即：屏蔽大電流貼片電感、非屏蔽大電流貼片電感和一體成型大電流貼片電感。

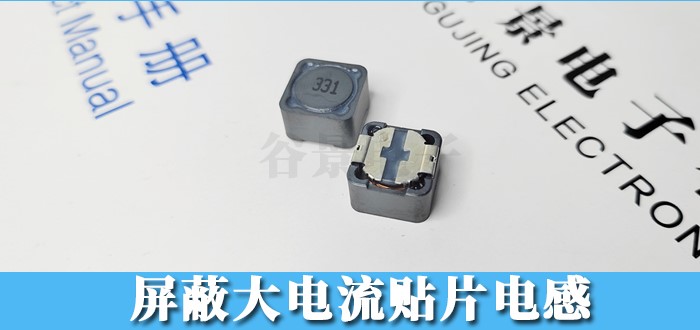

1、屏蔽大電流貼片電感：如下圖：

上圖中的這款大電流貼片電感屬于屏蔽類型的貼片電感，它的基礎參數性能如下：

（1）對應料號：GCDS127MT330；

（2）封裝尺寸：12.5*12.5*8；

（3）感值L：33uH±20%;

（4）額定電路IDC：3A；

（5）飽和電流：5.7A

這款大電流貼片電感采用是鐵氧體磁芯，如今被廣泛應用在汽車領域！

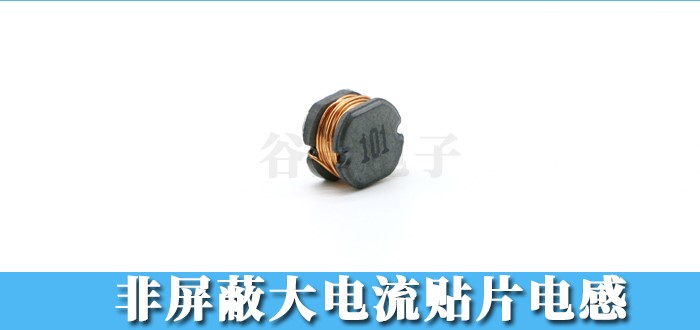

2、非屏蔽電流貼片電感：如下圖：

上圖中的這款大電流貼片電感屬非屏蔽類型的貼片電感，它的基礎參數能如下：

（1）對應料號：GCD54KT220

（2）封裝尺寸：5.8*5.2*4.5；

（3）感值L：22uH±10%

（4）額定電路IDC：1.46A

（5）飽和電流：2A

這款非屏蔽類型的大電流貼片電感同樣采用的是鐵氧體磁芯類型，現如今主要應用于各類電動工具領域。

3、一體成型大電流貼片電感，如下圖：

（1）對應料號：GSHM1004MT1R0

（2）封裝尺寸：11*10*3.8

（3）感值L：1.0uH±20%

（4）額定電流：20A

（5）飽和電流：27.5A

這是一種一體成型大電流電感，其磁芯類型與上述兩種不同，采用合金磁粉芯，主要被應用于汽車電子領域，特別是新能源汽車領域。

以上三種大電路貼片電感的性能參數已經為大家簡單展示了，可以說它們具有一定的代表性。但具體選擇要根據項目的實際需要。如果您想了解更多關于大電流貼片電感的知識，可以給我們留言！
